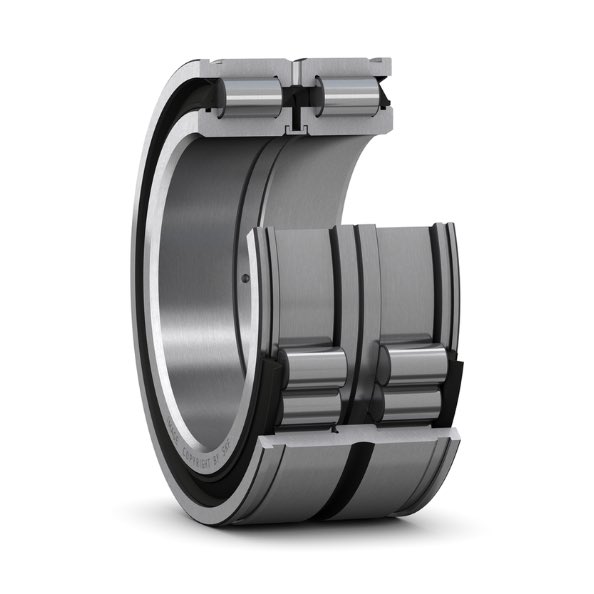

NNF 5004 ADB-2LSV
1Nguyên cụm vòng bi đũa 2 dãy chịu tải cao, có rãnh gắn phe chặn, có bít chặn mỡ và chức năng tái bôi trơn
Thương hiệu: SKF (Sweden)
Xuất xứ: Slovakia
SKU:
N/A
Danh mục:
Thành lập năm 1907 tại Gothenburg (Sweden), SKF là Nhà sản xuất Vòng bi (Bearing), Phớt, Mỡ bôi trơn, Sp truyền động, Dụng cụ bảo trì Dự báo thiết bị quay hàng đầu thế giới. DAVITA là Đại lý Ủy quyền của SKF Việt Nam cung cấp 100% sản phẩm chính hãng với đầy đủ Chứng chỉ cùng dịch vụ tư vấn kỹ thuật chuyên nghiệp
Kích thước
| d | 20.0 mm | Đường kính lỗ |
| D | 42.0 mm | Đường kính ngoài |
| B | 30.0 mm | Chiều rộng |
| C | 29.0 mm | Chiều rộng vòng ngoài (ổ bi chặn kín) |
| d1 | ≈ 30.6 mm | Đường kính gờ của vòng trong |
| D3 | 40.2 mm | Đường kính rãnh cài vòng chặn ở vòng ngoài |
| C1 | 24.7 mm | Khoảng cách giữa hai rãnh vòng chặn của mặt ngoài vòng ngoài |
| + 0.2 mm | Dung sai khoảng cách C1 | |
| C2 | 2.15 mm | Khoảng cách mặt hông vòng ngoài - rãnh cài vòng chặn (ổ bi chặn kín) |
| b | 1.8 mm | Chiều rộng rãnh cài vòng chặn vòng ngoài |
| b1 | 6.5 mm | Chiều rộng rãnh bôi trơn vòng ngoài |
| K | 3.5 mm | Đường kính lỗ bôi trơn (vòng ngoài) |
| r | min. 0.5 mm | Kích thước góc lượn (ổ bi chặn kín) |
| r3,4 | min. 0.3 mm | Kích thước góc lượn |
Kích thước mặt tựa
| da | min. 24.0 mm | Đường kính mặt tựa trục |
| das | 28.8 mm | Đường kính mặt tựa trục |
| Ca1 | 21.5 mm | Đường kính mặt tựa áp dụng cho vòng chặn SW (ổ bi chặn kín) |
| – 0.2 mm | Dung sai mặt tựa Ca (vòng chặn SW) | |
| Ca2 | 21.0 mm | Đường kính mặt tựa áp dụng cho vòng chặn DIN 471 (ổ bi có phớt chặn kín) |
| – 0.2 mm | Dung sai mặt tựa Ca (vòng chặn DIN 471) | |
| ra | max. 0.3 mm | Bán kính góc lượn |
Dữ liệu tính toán
| Tải trọng động cơ bản danh định | C | 45.7 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 55.0 kN |
| Giới hạn tải trọng mỏi | Pu | 5.7 kN |
| Tốc độ giới hạn | 3400.0 r/min | |
| Hệ số tải trọng tối thiểu | kr | 0.4 |
Sản phẩm đi kèm
| Vòng chặn Seeger | SW 42 |
| Vòng chặn theo tiêu chuẩn DIN 471 | 42x1.75 |
