Thương hiệu:
SKF
22217 EK

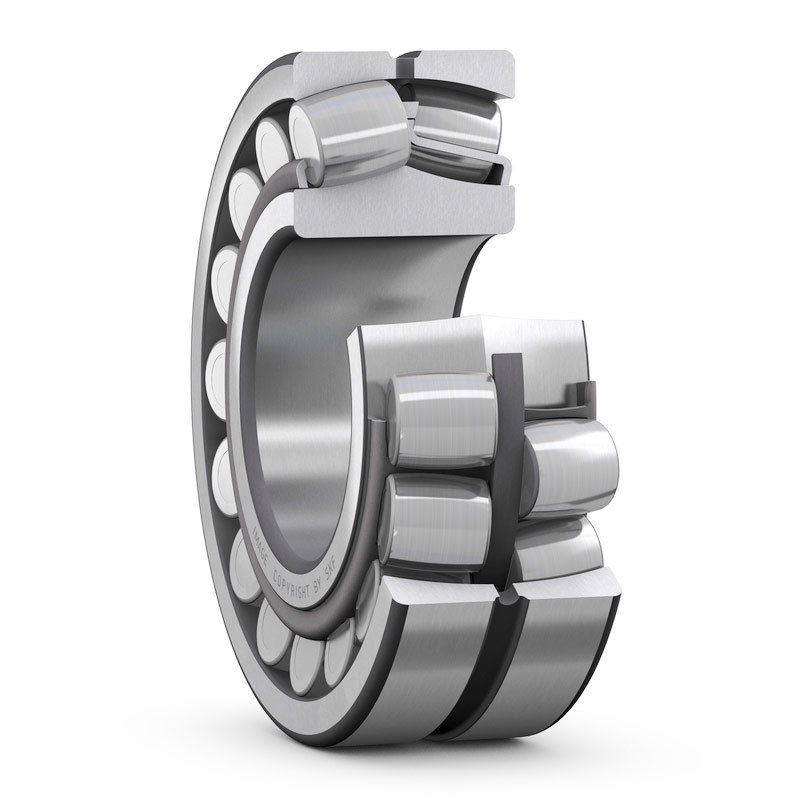

Vòng bi SKF, mã 22217 EK
Xuất xứ: Malaysia
Sản phẩm phân phối dự án B2B & Kỹ thuật chính hãng
Liên Hệ Báo Giá Dự Án & Tư Vấn Kỹ Thuật
Sản phẩm thuộc nhóm thiết bị công nghiệp tiêu chuẩn cao. Vui lòng liên hệ bộ phận kỹ thuật Davita để nhận bảng thông số chi tiết, tình trạng tồn kho và chính sách giá ưu đãi dự án tốt nhất.
100% Chính Hãng (CO/CQ)
Bảo Hành Tiêu Chuẩn Hãng
Giao Hàng Toàn Quốc
Hỗ Trợ Kỹ Thuật 24/7
Kích thước
| Đường kính lỗ | 85.0 mm |
| Đường kính ngoài | 150.0 mm |
| Chiều rộng | 36.0 mm |
Hiệu suất
| Tải trọng động cơ bản danh định | 291.0 kN |
| Tải trọng tĩnh cơ bản danh định | 325.0 kN |
| Tốc độ tham khảo | 4000.0 r/min |
| Tốc độ giới hạn | 5600.0 r/min |
| Thế hệ có khả năng làm việc cao của SKF | SKF Explorer |
Tính năng
| Số dòng | 2 |
| Phương tiện để định vị, vòng ngoài của vòng bi | Không có |
| Loại lỗ | Côn 1:12 |
| Vòng cách | Thép tấm |
| Khe hở trong hướng kính | CN |
| Cấp dung sai kích thước | Tiêu chuẩn |
| Cấp dung sai của độ đảo | P5 |
| Làm kín | Không có |
| Mỡ bôi trơn | Không có |
| Phương tiện để tái bôi trơn | Với |
Điều phối
| Trọng lượng tinh của sản phẩm | 2.61 kg |
| Mã eClass | 23-05-09-11 |
| Mã UNSPSC | 31171510 |
| Loại lỗ | Côn 1:12 |
Kích thước
| d | 85.0 mm | Đường kính lỗ |
| D | 150.0 mm | Đường kính ngoài |
| B | 36.0 mm | Chiều rộng |
| d2 | ≈ 101.0 mm | Đường kính gờ của vòng trong |
| D1 | ≈ 133.0 mm | Đường kính gờ/rãnh của vòng ngoài |
| b | 6.0 mm | Chiều rộng của rãnh bôi trơn |
| K | 3.0 mm | Đường kính của lỗ bôi trơn |
| r1,2 | min. 2.0 mm | Kích thước góc lượn |
Kích thước mặt tựa
| Da | max. 139.0 mm | Đường kính mặt tựa gối |
| ra | max. 2.0 mm | Bán kính góc lượn |
Dữ liệu tính toán
| Thế hệ có khả năng làm việc cao của SKF | SKF Explorer | |
| Tải trọng động cơ bản danh định | C | 291.0 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 325.0 kN |
| Giới hạn tải trọng mỏi | Pu | 34.5 kN |
| Tốc độ tham khảo | 4000.0 r/min | |
| Tốc độ giới hạn | 5600.0 r/min | |
| Trị số giới hạn | e | 0.22 |
| Hệ số tính toán | Y1 | 3.0 |
| Hệ số tính toán | Y2 | 4.6 |
| Hệ số tính toán | Y0 | 2.8 |
Thông tin lắp ráp
| Góc siết lực khuyến cáo cho đai ốc khóa | α | 150.0 ° |
Cấp dung sai
| Dung sai kích thước | Tiêu chuẩn |
| Độ đảo hướng kính | P5 |
Kích thước
| Đường kính lỗ | 85.0 mm |
| Đường kính ngoài | 150.0 mm |
| Chiều rộng | 36.0 mm |
Hiệu suất
| Tải trọng động cơ bản danh định | 291.0 kN |
| Tải trọng tĩnh cơ bản danh định | 325.0 kN |
| Tốc độ tham khảo | 4000.0 r/min |
| Tốc độ giới hạn | 5600.0 r/min |
| Thế hệ có khả năng làm việc cao của SKF | SKF Explorer |
Tính năng
| Số dòng | 2 |
| Phương tiện để định vị, vòng ngoài của vòng bi | Không có |
| Loại lỗ | Côn 1:12 |
| Vòng cách | Thép tấm |
| Khe hở trong hướng kính | CN |
| Cấp dung sai kích thước | Tiêu chuẩn |
| Cấp dung sai của độ đảo | P5 |
| Làm kín | Không có |
| Mỡ bôi trơn | Không có |
| Phương tiện để tái bôi trơn | Với |
Điều phối
| Trọng lượng tinh của sản phẩm | 2.61 kg |
| Mã eClass | 23-05-09-11 |
| Mã UNSPSC | 31171510 |
