Thương hiệu:
SKF

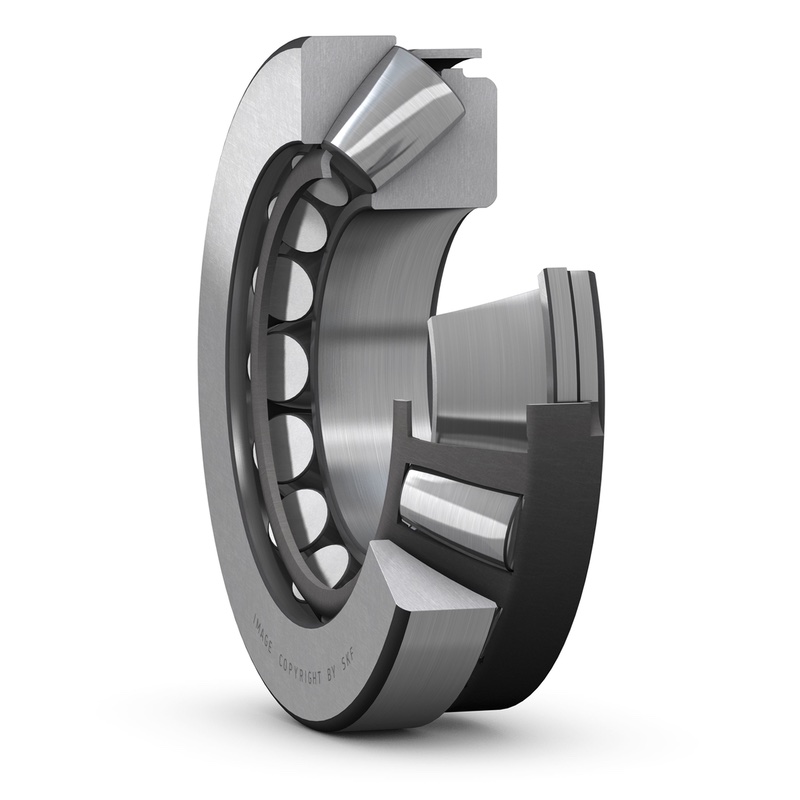

29320 E
Vòng bi Tang trống đỡ chặn/ Spherical roller thrust bearings
- Popular item
- SKF Explorer
Sản phẩm phân phối dự án B2B & Kỹ thuật chính hãng
Liên Hệ Báo Giá Dự Án & Tư Vấn Kỹ Thuật
Sản phẩm thuộc nhóm thiết bị công nghiệp tiêu chuẩn cao. Vui lòng liên hệ bộ phận kỹ thuật Davita để nhận bảng thông số chi tiết, tình trạng tồn kho và chính sách giá ưu đãi dự án tốt nhất.
100% Chính Hãng (CO/CQ)
Bảo Hành Tiêu Chuẩn Hãng
Giao Hàng Toàn Quốc
Hỗ Trợ Kỹ Thuật 24/7
Kích thước
| Đường kính lỗ | 100.0 mm |
| Đường kính ngoài | 170.0 mm |
| Chiều cao | 42.0 mm |
Hiệu suất
| Tải trọng động cơ bản danh định | 465.0 kN |
| Tải trọng tĩnh cơ bản danh định | 1290.0 kN |
| Tốc độ tham khảo | 2200.0 r/min |
| Tốc độ giới hạn | 3600.0 r/min |
| Thế hệ có khả năng làm việc cao của SKF | SKF Explorer |
Tính năng
| Phương tiện để định vị, vòng đệm gối đỡ | Không có |
| Loại lỗ | Hình trụ |
| Vòng cách | Thép tấm |
| Cấp dung sai | Tiêu chuẩn |
Điều phối
| Trọng lượng tinh của sản phẩm | 3.58 kg |
| Mã eClass | 23-05-11-03 |
| Mã UNSPSC | 31171507 |
Kích thước
| d | 100.0 mm | Đường kính lỗ |
| D | 170.0 mm | Đường kính ngoài |
| H | 42.0 mm | Chiều cao |
| d1 | ≈ 152.0 mm | Đường kính ngoài của vòng đệm trục mặt hông đầu |
| D1 | ≈ 128.0 mm | Đường kính gờ của vòng ngoài |
| B | 26.2 mm | Chiều rộng vòng đệm trục hoặc chiều dài đường kính lỗ vòng đệm trục lắp trên trục (ổ bi có vòng cách thép dập) |
| B1 | 36.3 mm | Chiều cao vòng đệm trục + vòng cách |
| C | 20.5 mm | Chiều cao vòng đệm ổ |
| s | 58.0 mm | Khoảng cách từ mặt hông đầu vòng đệm trục đến điểm áp suất |
| r1,2 | min. 1.5 mm | Kích thước góc lượn vòng đệm trục |
Kích thước mặt tựa
| da | min. 130.0 mm | Đường kính của mặt tựa trục |
| db1 | max. 107.0 mm | Đường kính mặt tựa của vòng cách |
| db2 | max. 107.0 mm | Đường kính ngoài của vòng cách |
| Da | max. 147.0 mm | Đường kính mặt tựa gối |
| ra | max. 1.5 mm | Bán kính góc lượn |
Dữ liệu tính toán
| Tải trọng động cơ bản danh định | C | 465.0 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 1290.0 kN |
| Giới hạn tải trọng mỏi | Pu | 156.0 kN |
| Tốc độ tham khảo | 2200.0 r/min | |
| Tốc độ giới hạn | 3600.0 r/min | |
| Hệ số tải trọng hướng trục tối thiểu | A | 0.16 |
Kích thước
| Đường kính lỗ | 100.0 mm |
| Đường kính ngoài | 170.0 mm |
| Chiều cao | 42.0 mm |
Hiệu suất
| Tải trọng động cơ bản danh định | 465.0 kN |
| Tải trọng tĩnh cơ bản danh định | 1290.0 kN |
| Tốc độ tham khảo | 2200.0 r/min |
| Tốc độ giới hạn | 3600.0 r/min |
| Thế hệ có khả năng làm việc cao của SKF | SKF Explorer |
Tính năng
| Phương tiện để định vị, vòng đệm gối đỡ | Không có |
| Loại lỗ | Hình trụ |
| Vòng cách | Thép tấm |
| Cấp dung sai | Tiêu chuẩn |
Điều phối
| Trọng lượng tinh của sản phẩm | 3.58 kg |
| Mã eClass | 23-05-11-03 |
| Mã UNSPSC | 31171507 |
