Thương hiệu:
SKF

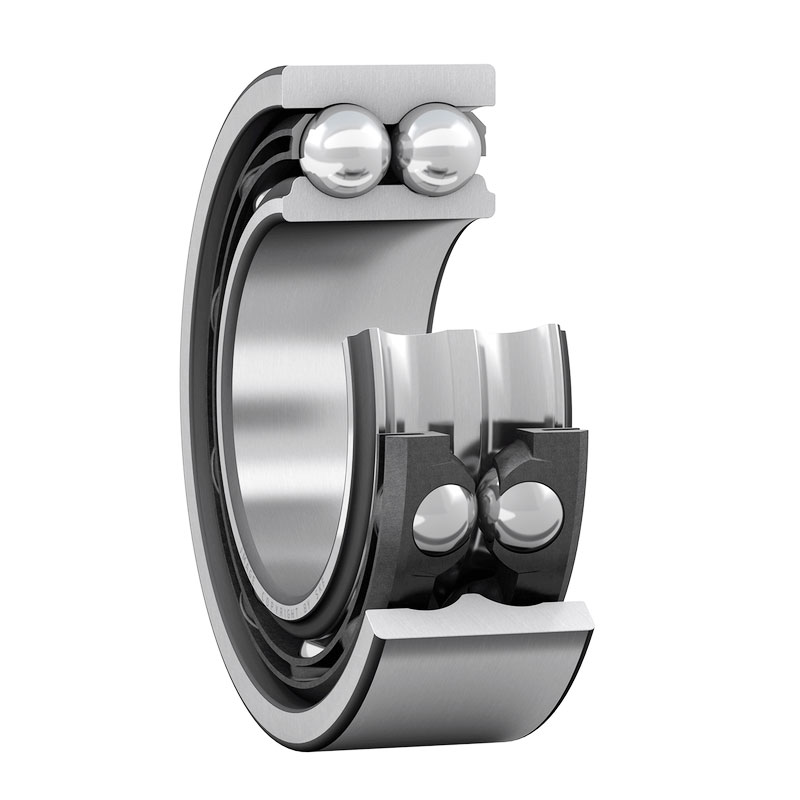

3310 ATN9
Vòng bi SKF
Sản phẩm phân phối dự án B2B & Kỹ thuật chính hãng
Liên Hệ Báo Giá Dự Án & Tư Vấn Kỹ Thuật
Sản phẩm thuộc nhóm thiết bị công nghiệp tiêu chuẩn cao. Vui lòng liên hệ bộ phận kỹ thuật Davita để nhận bảng thông số chi tiết, tình trạng tồn kho và chính sách giá ưu đãi dự án tốt nhất.
100% Chính Hãng (CO/CQ)
Bảo Hành Tiêu Chuẩn Hãng
Giao Hàng Toàn Quốc
Hỗ Trợ Kỹ Thuật 24/7
Kích thước
| Đường kính lỗ | 50.0 mm |
| Đường kính ngoài | 110.0 mm |
| Chiều rộng | 44.4 mm |
| Góc tiếp xúc | 30.0 ° |
Hiệu suất
| Tải trọng động cơ bản danh định | 95.0 kN |
| Tải trọng tĩnh cơ bản danh định | 69.5 kN |
| Tốc độ tham khảo | 6000.0 r/min |
| Tốc độ giới hạn | 6000.0 r/min |
| Thế hệ có khả năng làm việc cao của SKF | SKF Explorer |
Tính năng
| Kiểu tiếp xúc | Tiếp xúc tiêu chuẩn (tiếp xúc hai điểm) |
| Số dòng | 2 |
| Phương tiện để định vị, vòng ngoài của vòng bi | Không có |
| Kiểu vòng đệm | Vòng trong và vòng ngoài một mảnh |
| Vòng cách | Phi kim |
| Kết cấu của góc tiếp xúc (vòng bi hai dãy) | Lưng đối lưng (O) |
| Kiểu lắp cặp | Không |
| Vòng bi lắp cặp bất kỳ | Không |
| Khe hở trong hướng trục | CN |
| Vật liệu, vòng bi | Thép vòng bi |
| Lớp mạ | Không có |
| Làm kín | Không có |
| Mỡ bôi trơn | Không có |
| Phương tiện để tái bôi trơn | Không có |
Điều phối
| Trọng lượng tinh của sản phẩm | 1.68 kg |
| Mã eClass | 23-05-08-03 |
| Mã UNSPSC | 31171531 |
Kích thước
| d | 50.0 mm | Đường kính lỗ |
| D | 110.0 mm | Đường kính ngoài |
| B | 44.4 mm | Chiều rộng |
| d2 | ≈ 62.0 mm | Đường kính rãnh gờ vòng trong |
| D2 | ≈ 99.45 mm | Đường kính rãnh gờ vòng ngoài |
| r1,2 | min. 2.0 mm | Kích thước góc lượn vòng trong |
| a | 65.0 mm | Khoảng cách (các) điểm áp suất |
Kích thước mặt tựa
| da | min. 61.0 mm | Đường kính mặt tựa trục |
| Da | max. 99.5 mm | Đường kính mặt tựa gối đỡ |
| ra | max. 2.0 mm | Bán kính góc lượn |
Dữ liệu tính toán
| Thế hệ có khả năng làm việc cao của SKF | SKF Explorer | |
| Tải trọng động cơ bản danh định | C | 95.0 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 69.5 kN |
| Giới hạn tải trọng mỏi | Pu | 3.0 kN |
| Tốc độ tham khảo | 6000.0 r/min | |
| Tốc độ giới hạn | 6000.0 r/min | |
| Hệ số tính toán | kr | 0.07 |
| Trị số giới hạn | e | 0.8 |
| Hệ số tính toán | X | 0.63 |
| Hệ số tính toán | Y0 | 0.66 |
| Hệ số tính toán | Y1 | 0.78 |
| Hệ số tính toán | Y2 | 1.24 |
