Thương hiệu:
SKF

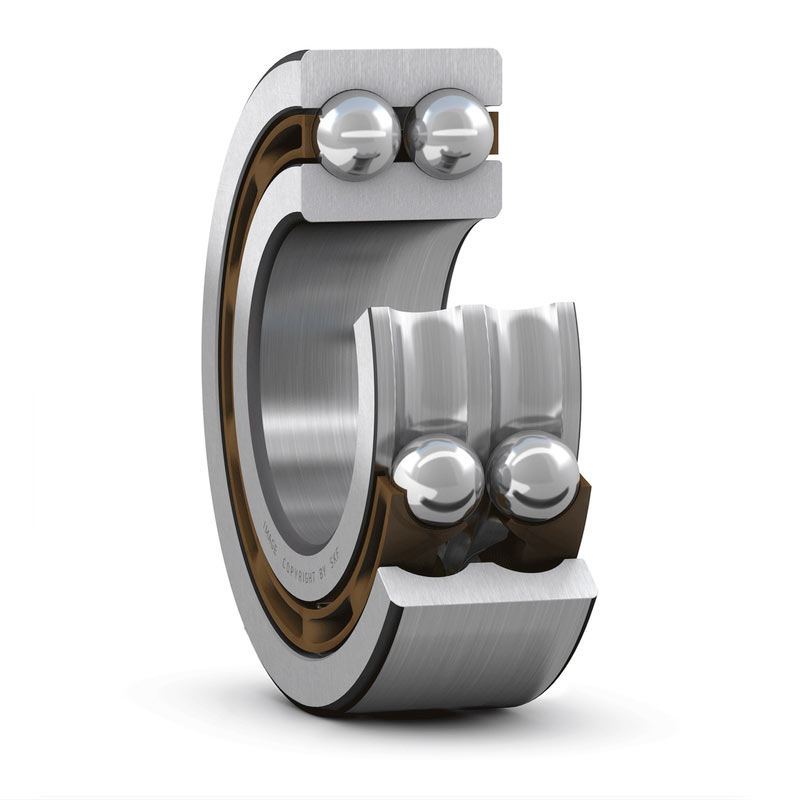

4204 ATN9
Vòng bi SKF
Xuất xứ: Japan
Sản phẩm phân phối dự án B2B & Kỹ thuật chính hãng
Liên Hệ Báo Giá Dự Án & Tư Vấn Kỹ Thuật
Sản phẩm thuộc nhóm thiết bị công nghiệp tiêu chuẩn cao. Vui lòng liên hệ bộ phận kỹ thuật Davita để nhận bảng thông số chi tiết, tình trạng tồn kho và chính sách giá ưu đãi dự án tốt nhất.
100% Chính Hãng (CO/CQ)
Bảo Hành Tiêu Chuẩn Hãng
Giao Hàng Toàn Quốc
Hỗ Trợ Kỹ Thuật 24/7
Kích thước
| Đường kính lỗ | 20.0 mm |
| Đường kính ngoài | 47.0 mm |
| Chiều rộng | 18.0 mm |
Hiệu suất
| Tải trọng động cơ bản danh định | 17.8 kN |
| Tải trọng tĩnh cơ bản danh định | 12.5 kN |
| Tốc độ tham khảo | 24000.0 r/min |
| Tốc độ giới hạn | 13000.0 r/min |
Tính năng
| Rãnh tra bi | Không có |
| Số dòng | 2 |
| Phương tiện để định vị, vòng ngoài của vòng bi | Không có |
| Loại lỗ | Hình trụ |
| Vòng cách | Phi kim |
| Kiểu lắp cặp | Không |
| Khe hở trong hướng kính | CN |
| Vật liệu, vòng bi | Thép vòng bi |
| Lớp mạ | Không có |
| Làm kín | Không có |
| Mỡ bôi trơn | Không có |
| Phương tiện để tái bôi trơn | Không có |
Điều phối
| Trọng lượng tinh của sản phẩm | 0.138 kg |
| Mã eClass | 23-05-08-01 |
| Mã UNSPSC | 31171504 |
Kích thước
| d | 20.0 mm | Đường kính lỗ |
| D | 47.0 mm | Đường kính ngoài |
| B | 18.0 mm | Chiều rộng |
| d1 | ≈ 29.7 mm | Đường kính gờ |
| D1 | ≈ 38.3 mm | Đường kính gờ |
| r1,2 | min. 1.0 mm | Kích thước góc lượn |
Kích thước mặt tựa
| da | min. 25.6 mm | Đường kính của mặt tựa trục |
| Da | max. 41.4 mm | Đường kính mặt tựa gối |
| ra | max. 1.0 mm | Bán kính góc lượn của trục hoặc gối đỡ |
Dữ liệu tính toán
| Tải trọng động cơ bản danh định | C | 17.8 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 12.5 kN |
| Giới hạn tải trọng mỏi | Pu | 0.53 kN |
| Tốc độ tham khảo | 24000.0 r/min | |
| Tốc độ giới hạn | 13000.0 r/min | |
| Hệ số tải trọng tối thiểu | kr | 0.05 |
| Hệ số tính toán | f0 | 13.7 |
Cấp dung sai
| Dung sai kích thước | Normal |
| Độ đảo hướng kính | Normal |
Kích thước
| Đường kính lỗ | 20.0 mm |
| Đường kính ngoài | 47.0 mm |
| Chiều rộng | 18.0 mm |
Hiệu suất
| Tải trọng động cơ bản danh định | 17.8 kN |
| Tải trọng tĩnh cơ bản danh định | 12.5 kN |
| Tốc độ tham khảo | 24000.0 r/min |
| Tốc độ giới hạn | 13000.0 r/min |
Tính năng
| Rãnh tra bi | Không có |
| Số dòng | 2 |
| Phương tiện để định vị, vòng ngoài của vòng bi | Không có |
| Loại lỗ | Hình trụ |
| Vòng cách | Phi kim |
| Kiểu lắp cặp | Không |
| Khe hở trong hướng kính | CN |
| Vật liệu, vòng bi | Thép vòng bi |
| Lớp mạ | Không có |
| Làm kín | Không có |
| Mỡ bôi trơn | Không có |
| Phương tiện để tái bôi trơn | Không có |
Điều phối
| Trọng lượng tinh của sản phẩm | 0.138 kg |
| Mã eClass | 23-05-08-01 |
| Mã UNSPSC | 31171504 |
