Thương hiệu:
SKF

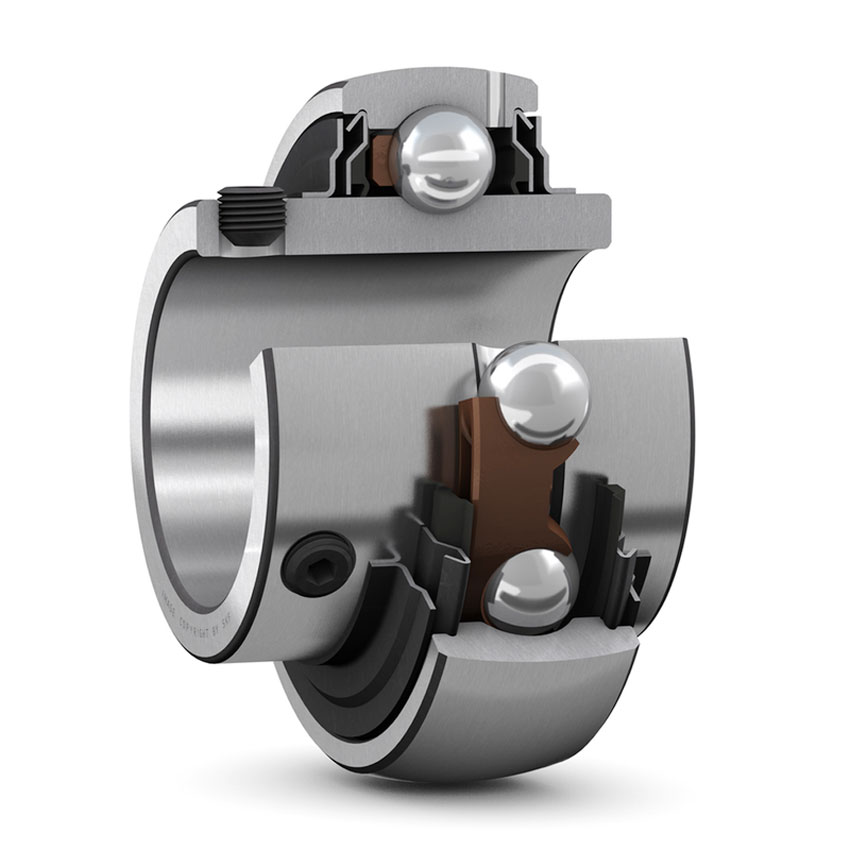

YAR 203-2F
Vòng bi SKF
Xuất xứ: Serbia
Sản phẩm phân phối dự án B2B & Kỹ thuật chính hãng
Liên Hệ Báo Giá Dự Án & Tư Vấn Kỹ Thuật
Sản phẩm thuộc nhóm thiết bị công nghiệp tiêu chuẩn cao. Vui lòng liên hệ bộ phận kỹ thuật Davita để nhận bảng thông số chi tiết, tình trạng tồn kho và chính sách giá ưu đãi dự án tốt nhất.
100% Chính Hãng (CO/CQ)
Bảo Hành Tiêu Chuẩn Hãng
Giao Hàng Toàn Quốc
Hỗ Trợ Kỹ Thuật 24/7
Kích thước
| Đường kính trục | 17.0 mm |
| Đường kính lỗ | 17.0 mm |
| Đường kính ngoài | 40.0 mm |
| Chiều rộng, tổng | 27.4 mm |
| Chiều rộng, vòng trong | 27.4 mm |
| Chiều rộng, vòng ngoài | 12.0 mm |
Hiệu suất
| Tải trọng động cơ bản danh định | 9.56 kN |
| Tải trọng tĩnh cơ bản danh định | 4.75 kN |
| Tốc độ giới hạn | 9500.0 r/min |
| Ghi chú | Tốc độ giới hạn với dung sai trục h6 |
Tính năng
| Phương tiện giữ lại, vòng trong | Vít hãm |
| Loại lỗ | Hình trụ |
| Thành phần lăn | Viên bi |
| Kiểu vòng ngoài | Tang trống |
| Mở rộng vòng trong | Cả hai bên |
| Vòng cách | Phi kim |
| Ổ đệm cao su | Không có |
| Vật liệu, vòng bi | Thép vòng bi |
| Lớp mạ | Không có |
| Làm kín | Phớt chặn và vòng chặn thép cả hai bên |
| Loại phớt chắn dầu | Tiếp xúc, tiêu chuẩn |
| Mỡ bôi trơn | Mỡ |
| Phương tiện để tái bôi trơn | Với |
Điều phối
| Trọng lượng tinh của sản phẩm | 0.094 kg |
| Mã eClass | 23-05-08-02 |
| Mã UNSPSC | 31171536 |
Kích thước
| d | 17.0 mm | Đường kính lỗ |
| D | 40.0 mm | Đường kính ngoài |
| B | 27.4 mm | Chiều rộng của vòng trong |
| C | 12.0 mm | Chiều rộng của vòng ngoài |
| d1 | ≈ 24.2 mm | Đường kính ngoài của vòng trong |
| B4 | 4.0 mm | Khoảng cách từ mặt đến tâm ren |
| r1,2 | min. 0.3 mm | Kích thước góc lượn của vòng trong |
| s1 | 15.9 mm | Khoảng cách từ mặt hông cơ cấu khóa đến tâm rãnh lăn |
Dữ liệu tính toán
| Tải trọng động cơ bản danh định | C | 9.56 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 4.75 kN |
| Giới hạn tải trọng mỏi | Pu | 0.2 kN |
| Tốc độ giới hạn | 9500.0 r/min | |
| Tốc độ giới hạn với dung sai trục h6 | ||
| Hệ số tính toán | f0 | 13.0 |
Thông tin lắp ráp
| Vít hãm | G2 | M6x0.75 |
| Cỡ khóa lục giác cho vít hãm | N | 3.0 mm |
| Mômen siết lực khuyến cáo đối với vít hãm | 4.0 N·m |
