Thương hiệu:
SKF
7218 ACD/P4A

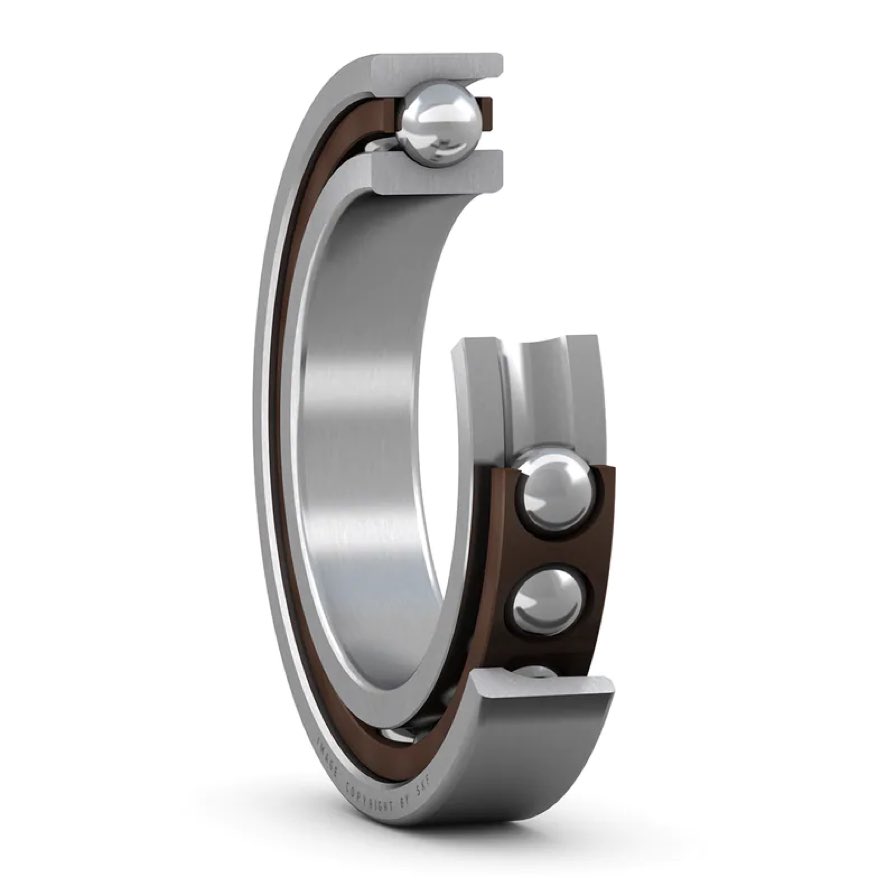

Vòng bi SKF, mã 7218 ACD/P4A
Xuất xứ: Italy
Sản phẩm phân phối dự án B2B & Kỹ thuật chính hãng
Liên Hệ Báo Giá Dự Án & Tư Vấn Kỹ Thuật
Sản phẩm thuộc nhóm thiết bị công nghiệp tiêu chuẩn cao. Vui lòng liên hệ bộ phận kỹ thuật Davita để nhận bảng thông số chi tiết, tình trạng tồn kho và chính sách giá ưu đãi dự án tốt nhất.
100% Chính Hãng (CO/CQ)
Bảo Hành Tiêu Chuẩn Hãng
Giao Hàng Toàn Quốc
Hỗ Trợ Kỹ Thuật 24/7
Kích thước
| Đường kính lỗ | 90.0 mm |
| Đường kính ngoài | 160.0 mm |
| Chiều rộng | 30.0 mm |
| Góc tiếp xúc | 25.0 ° |
Hiệu suất
| Tải trọng động cơ bản danh định | 121.0 kN |
| Tải trọng tĩnh cơ bản danh định | 106.0 kN |
| Tốc độ có thể đạt được đối với bôi trơn bằng mỡ | 7500.0 r/min |
| Tốc độ có thể đạt được đối với bôi trơn bằng dầu-khí | 12000.0 r/min |
Tính năng
| Kiểu tiếp xúc | Tiếp xúc tiêu chuẩn (tiếp xúc hai điểm) |
| Số dòng | 1 |
| Kiểu vòng đệm | Vòng trong và vòng ngoài một mảnh |
| Kiểu thiết kế | Chịu tải nặng D |
| Vòng bi lắp cặp bất kỳ | Không |
| Kiểu lắp cặp | Không |
| Điều kiện lắp cặp (khe hở hướng trục/tải trọng đặt trước) | Không áp dụng |
| Cấp dung sai | P4A |
| Vật liệu, vòng bi | Thép vòng bi |
| Lớp mạ | Không có |
| Làm kín | Không có |
| Mỡ bôi trơn | Không có |
Điều phối
| Trọng lượng tinh của sản phẩm | 2.22 kg |
| Mã eClass | 23-05-08-04 |
| Mã UNSPSC | 31171531 |
| Ổ bi lắp cặp bất kỳ từ | Không |
Kích thước
| d | 90.0 mm | Đường kính lỗ |
| D | 160.0 mm | Đường kính ngoài |
| B | 30.0 mm | Chiều rộng |
| d1 | 111.6 mm | Đường kính gờ của vòng trong (mặt hông lớn) |
| d2 | 111.6 mm | Đường kính gờ của vòng trong (mặt hông nhỏ) |
| D1 | 138.4 mm | Đường kính gờ của vòng ngoài (mặt hông lớn) |
| r1,2 | min. 2.0 mm | Kích thước góc lượn |
| r3,4 | min. 1.0 mm | Kích thước góc lượn |
| a | 44.3 mm | Khoảng cách từ mặt từ hông đến điểm áp suất |
Kích thước mặt tựa
| da | min. 101.0 mm | Đường kính của mặt tựa trục |
| db | min. 101.0 mm | Đường kính của mặt tựa trục |
| Da | max. 149.0 mm | Đường kính mặt tựa gối |
| Db | max. 154.4 mm | Đường kính mặt tựa gối |
| ra | max. 2.0 mm | Bán kính góc lượn |
| rb | max. 1.0 mm | Bán kính góc lượn |
| dn | 117.5 mm | Vị trí vòi phun dầu |
Dữ liệu tính toán
| Tải trọng động cơ bản danh định | C | 121.0 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 106.0 kN |
| Giới hạn tải trọng mỏi | Pu | 4.05 kN |
| Tốc độ có thể đạt được đối với bôi trơn bằng mỡ | 7500.0 r/min | |
| Tốc độ có thể đạt được đối với bôi trơn bằng dầu-khí | 12000.0 r/min | |
| Góc tiếp xúc | α | 25.0 ° |
| Đường kính bi | Dw | 22.225 mm |
| Số dòng | i | 1.0 |
| Số viên bi (trên mỗi ổ bi) | z | 16.0 |
| Lượng mỡ tham chiếu (trên mỗi ổ bi) | Gref | 27.765 cm³ |
