Thương hiệu:
SKF
7209 BECBM

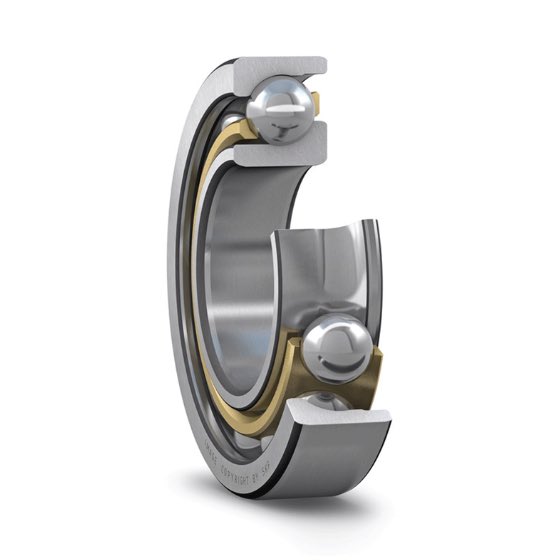

Vòng bi SKF, mã 7209 BECBM
Xuất xứ: Austria
Sản phẩm phân phối dự án B2B & Kỹ thuật chính hãng
Liên Hệ Báo Giá Dự Án & Tư Vấn Kỹ Thuật
Sản phẩm thuộc nhóm thiết bị công nghiệp tiêu chuẩn cao. Vui lòng liên hệ bộ phận kỹ thuật Davita để nhận bảng thông số chi tiết, tình trạng tồn kho và chính sách giá ưu đãi dự án tốt nhất.
100% Chính Hãng (CO/CQ)
Bảo Hành Tiêu Chuẩn Hãng
Giao Hàng Toàn Quốc
Hỗ Trợ Kỹ Thuật 24/7
Kích thước
| Đường kính lỗ | 45.0 mm |
| Đường kính ngoài | 85.0 mm |
| Chiều rộng | 19.0 mm |
| Góc tiếp xúc | 40.0 ° |
Hiệu suất
| Tải trọng động cơ bản danh định | 38.0 kN |
| Tải trọng tĩnh cơ bản danh định | 28.5 kN |
| Tốc độ tham khảo | 10000.0 r/min |
| Tốc độ giới hạn | 13000.0 r/min |
| Thế hệ có khả năng làm việc cao của SKF | SKF Explorer |
Tính năng
| Kiểu tiếp xúc | Tiếp xúc tiêu chuẩn (tiếp xúc hai điểm) |
| Số dòng | 1 |
| Phương tiện để định vị, vòng ngoài của vòng bi | Không có |
| Kiểu vòng đệm | Vòng trong và vòng ngoài một mảnh |
| Vòng cách | Đồng thau gia công cắt gọt |
| Kiểu lắp cặp | Không |
| Vòng bi lắp cặp bất kỳ | Có |
| Khe hở trong hướng trục | Not applicable |
| Điều kiện lắp cặp (khe hở hướng trục/tải trọng đặt trước) | Khe hở hướng trục CB |
| Cấp dung sai | Cấp P6 (P6) |
| Vật liệu, vòng bi | Thép vòng bi |
| Lớp mạ | Không có |
| Làm kín | Không có |
| Mỡ bôi trơn | Không có |
| Phương tiện để tái bôi trơn | Không có |
Điều phối
| Trọng lượng tinh của sản phẩm | 0.442 kg |
| Mã eClass | 23-05-08-03 |
| Mã UNSPSC | 31171531 |
Kích thước
| d | 45.0 mm | Đường kính lỗ |
| D | 85.0 mm | Đường kính ngoài |
| B | 19.0 mm | Chiều rộng |
| d1 | ≈ 60.85 mm | Đường kính gờ của vòng trong (mặt hông lớn) |
| d2 | ≈ 52.68 mm | Đường kính gờ của vòng trong (mặt hông nhỏ) |
| D1 | ≈ 70.15 mm | Đường kính gờ của vòng ngoài (mặt hông lớn) |
| a | 37.0 mm | Khoảng cách từ mặt hông đến điểm áp suất |
| r1,2 | min. 1.1 mm | Kích thước góc lượn |
| r3,4 | min. 0.6 mm | Kích thước góc lượn |
Kích thước mặt tựa
| da | min. 52.0 mm | Đường kính của mặt tựa trục |
| Da | max. 78.0 mm | Đường kính mặt tựa gối đỡ |
| Db | max. 80.8 mm | Đường kính mặt tựa gối |
| ra | max. 1.0 mm | Bán kính góc lượn |
| rb | max. 0.6 mm | Bán kính góc lượn |
Dữ liệu tính toán
| Thế hệ có khả năng làm việc cao của SKF | SKF Explorer | |
| Tải trọng động cơ bản danh định | C | 38.0 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 28.5 kN |
| Giới hạn tải trọng mỏi | Pu | 1.22 kN |
| Tốc độ tham khảo | 10000.0 r/min | |
| Tốc độ giới hạn | 13000.0 r/min | |
| Hệ số tải trọng hướng trục tối thiểu | A | 0.012 |
| Hệ số tải trọng hướng kính tối thiểu | kr | 0.095 |
| Trị số giới hạn | e | 1.14 |
Kích thước
| Đường kính lỗ | 45.0 mm |
| Đường kính ngoài | 85.0 mm |
| Chiều rộng | 19.0 mm |
| Góc tiếp xúc | 40.0 ° |
Hiệu suất
| Tải trọng động cơ bản danh định | 38.0 kN |
| Tải trọng tĩnh cơ bản danh định | 28.5 kN |
| Tốc độ tham khảo | 10000.0 r/min |
| Tốc độ giới hạn | 13000.0 r/min |
| Thế hệ có khả năng làm việc cao của SKF | SKF Explorer |
Tính năng
| Kiểu tiếp xúc | Tiếp xúc tiêu chuẩn (tiếp xúc hai điểm) |
| Số dòng | 1 |
| Phương tiện để định vị, vòng ngoài của vòng bi | Không có |
| Kiểu vòng đệm | Vòng trong và vòng ngoài một mảnh |
| Vòng cách | Đồng thau gia công cắt gọt |
| Kiểu lắp cặp | Không |
| Vòng bi lắp cặp bất kỳ | Có |
| Khe hở trong hướng trục | Not applicable |
| Điều kiện lắp cặp (khe hở hướng trục/tải trọng đặt trước) | Khe hở hướng trục CB |
| Cấp dung sai | Cấp P6 (P6) |
| Vật liệu, vòng bi | Thép vòng bi |
| Lớp mạ | Không có |
| Làm kín | Không có |
| Mỡ bôi trơn | Không có |
| Phương tiện để tái bôi trơn | Không có |
Điều phối
| Trọng lượng tinh của sản phẩm | 0.442 kg |
| Mã eClass | 23-05-08-03 |
| Mã UNSPSC | 31171531 |
