Thương hiệu:
SKF
30219

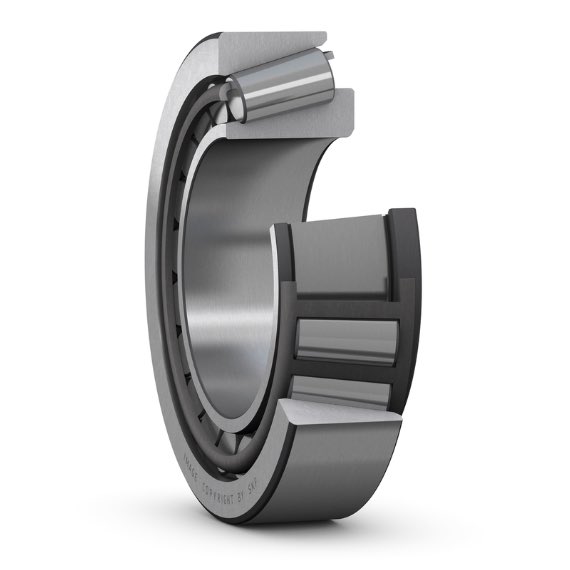

Vòng bi SKF, mã 30219
Xuất xứ: Poland
Sản phẩm phân phối dự án B2B & Kỹ thuật chính hãng
Liên Hệ Báo Giá Dự Án & Tư Vấn Kỹ Thuật
Sản phẩm thuộc nhóm thiết bị công nghiệp tiêu chuẩn cao. Vui lòng liên hệ bộ phận kỹ thuật Davita để nhận bảng thông số chi tiết, tình trạng tồn kho và chính sách giá ưu đãi dự án tốt nhất.
100% Chính Hãng (CO/CQ)
Bảo Hành Tiêu Chuẩn Hãng
Giao Hàng Toàn Quốc
Hỗ Trợ Kỹ Thuật 24/7
Kích thước
| Đường kính lỗ | 95.0 mm |
| Đường kính ngoài | 170.0 mm |
| Chiều rộng, tổng | 34.5 mm |
| Chiều rộng, vòng trong | 32.0 mm |
| Chiều rộng, vòng ngoài | 27.0 mm |
| Góc tiếp xúc | 15.642 ° |
Hiệu suất
| Tải trọng động cơ bản danh định | 266.0 kN |
| Tải trọng tĩnh cơ bản danh định | 275.0 kN |
| Tốc độ tham khảo | 3200.0 r/min |
| Tốc độ giới hạn | 3800.0 r/min |
| Thế hệ có khả năng làm việc cao của SKF | SKF Explorer |
Tính năng
| Bộ phận ổ bi | Ổ côn đồng bộ |
| Số dòng | 1 |
| Phương tiện để định vị, vòng ngoài của vòng bi | Không có |
| Loại lỗ | Hình trụ |
| Vòng cách | Thép tấm |
| Kết cấu của góc tiếp xúc (vòng bi hai dãy) | Không áp dụng |
| Kiểu lắp cặp | Không |
| Lớp mạ | Không có |
| Làm kín | Không có |
| Mỡ bôi trơn | Không có |
| Phương tiện để tái bôi trơn | Không có |
| Hệ thống đơn vị | Hệ mét |
Điều phối
| Trọng lượng tinh của sản phẩm | 2.99 kg |
| Mã eClass | 23-05-09-10 |
| Mã UNSPSC | 31171516 |
| Dãy kích thước | 3FB |
Kích thước
| d | 95.0 mm | Đường kính lỗ |
| D | 170.0 mm | Đường kính ngoài |
| T | 34.5 mm | Chiều rộng toàn bộ |
| d1 | ≈ 126.98 mm | Đường kính gờ của vòng trong |
| B | 32.0 mm | Chiều rộng của vòng trong |
| C | 27.0 mm | Chiều rộng của vòng ngoài |
| r1,2 | min. 3.0 mm | Kích thước góc lượn của vòng trong |
| r3,4 | min. 2.5 mm | Kích thước góc lượn của vòng ngoài |
| a | 33.0 mm | Khoảng cách từ mặt hông đến điểm áp suất |
Kích thước mặt tựa
| da | max. 110.0 mm | Đường kính của mặt tựa trục |
| db | min. 108.5 mm | Đường kính của mặt tựa trục |
| Da | min. 149.0 mm | Đường kính mặt tựa gối |
| Da | max. 158.5 mm | Đường kính mặt tựa gối |
| Db | min. 159.0 mm | Đường kính mặt tựa gối |
| Ca | min. 5.0 mm | Chiều rộng không gian tối thiểu cần có trong gối đỡ trên mặt hông lớn |
| Cb | min. 7.5 mm | Chiều rộng không gian tối thiểu cần có trong gối đỡ trên mặt hông nhỏ |
| ra | max. 3.0 mm | Bán kính góc lượn của trục |
| rb | max. 2.5 mm | Bán kính góc lượn của ổ |
Dữ liệu tính toán
| Thế hệ có khả năng làm việc cao của SKF | SKF Explorer | |
| Tải trọng động cơ bản danh định | C | 266.0 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 275.0 kN |
| Giới hạn tải trọng mỏi | Pu | 31.5 kN |
| Tốc độ tham khảo | 3200.0 r/min | |
| Tốc độ giới hạn | 3800.0 r/min | |
| Trị số giới hạn | e | 0.43 |
| Hệ số tính toán | Y | 1.4 |
| Hệ số tính toán | Y0 | 0.8 |
Kích thước
| Đường kính lỗ | 95.0 mm |
| Đường kính ngoài | 170.0 mm |
| Chiều rộng, tổng | 34.5 mm |
| Chiều rộng, vòng trong | 32.0 mm |
| Chiều rộng, vòng ngoài | 27.0 mm |
| Góc tiếp xúc | 15.642 ° |
Hiệu suất
| Tải trọng động cơ bản danh định | 266.0 kN |
| Tải trọng tĩnh cơ bản danh định | 275.0 kN |
| Tốc độ tham khảo | 3200.0 r/min |
| Tốc độ giới hạn | 3800.0 r/min |
| Thế hệ có khả năng làm việc cao của SKF | SKF Explorer |
Tính năng
| Bộ phận ổ bi | Ổ côn đồng bộ |
| Số dòng | 1 |
| Phương tiện để định vị, vòng ngoài của vòng bi | Không có |
| Loại lỗ | Hình trụ |
| Vòng cách | Thép tấm |
| Kết cấu của góc tiếp xúc (vòng bi hai dãy) | Không áp dụng |
| Kiểu lắp cặp | Không |
| Lớp mạ | Không có |
| Làm kín | Không có |
| Mỡ bôi trơn | Không có |
| Phương tiện để tái bôi trơn | Không có |
| Hệ thống đơn vị | Hệ mét |
Điều phối
| Trọng lượng tinh của sản phẩm | 2.99 kg |
| Mã eClass | 23-05-09-10 |
| Mã UNSPSC | 31171516 |
