Thương hiệu:
SKF

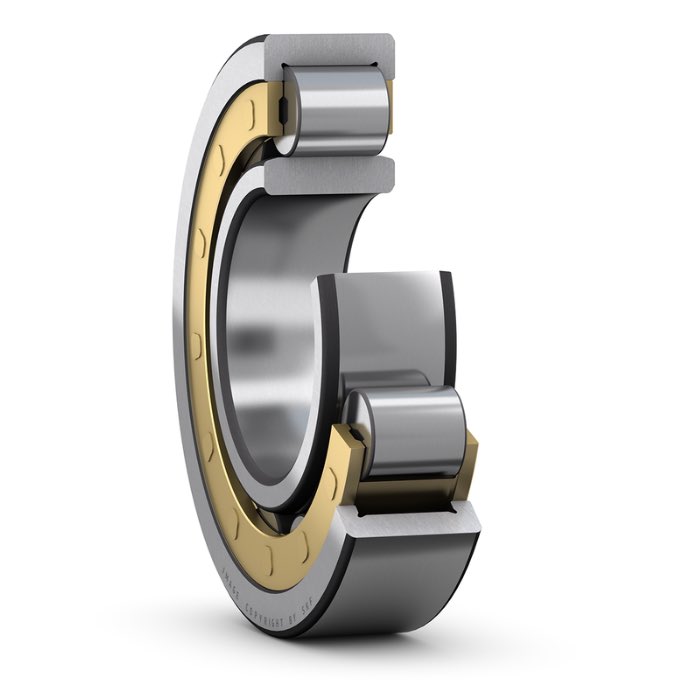

NU 232 ECML
Vòng bi SKF, mã NU 232 ECML
Xuất xứ: Germany
Sản phẩm phân phối dự án B2B & Kỹ thuật chính hãng
Liên Hệ Báo Giá Dự Án & Tư Vấn Kỹ Thuật
Sản phẩm thuộc nhóm thiết bị công nghiệp tiêu chuẩn cao. Vui lòng liên hệ bộ phận kỹ thuật Davita để nhận bảng thông số chi tiết, tình trạng tồn kho và chính sách giá ưu đãi dự án tốt nhất.
100% Chính Hãng (CO/CQ)
Bảo Hành Tiêu Chuẩn Hãng
Giao Hàng Toàn Quốc
Hỗ Trợ Kỹ Thuật 24/7
Kích thước
| Đường kính lỗ | 160.0 mm |
| Đường kính ngoài | 290.0 mm |
| Chiều rộng | 48.0 mm |
Hiệu suất
| Tải trọng động cơ bản danh định | 585.0 kN |
| Tải trọng tĩnh cơ bản danh định | 680.0 kN |
| Tốc độ tham khảo | 2400.0 r/min |
| Tốc độ giới hạn | 4000.0 r/min |
| Thế hệ có khả năng làm việc cao của SKF | SKF Explorer |
Tính năng
| Bộ phận ổ bi | Ổ côn đồng bộ |
| Khả năng chịu dịch chuyển hướng trục | Theo cả hai hướng |
| Số dòng | 1 |
| Phương tiện để định vị, vòng ngoài của vòng bi | Không có |
| Loại lỗ | Hình trụ |
| Vòng cách | Thép gia công cắt gọt |
| Số lượng mặt bích, vòng ngoài | 2 |
| Số lượng mặt bích, vòng trong | 0 |
| Vai lắp lỏng | Không có |
| Khe hở trong hướng kính | CN |
| Cấp dung sai | Tiêu chuẩn |
| Lớp mạ | Không có |
| Làm kín | Không có |
| Mỡ bôi trơn | Không có |
| Phương tiện để tái bôi trơn | Không có |
Điều phối
| Trọng lượng tinh của sản phẩm | 14.2 kg |
| Mã eClass | 23-05-09-01 |
| Mã UNSPSC | 31171505 |
Kích thước
| d | 160.0 mm | Đường kính lỗ |
| D | 290.0 mm | Đường kính ngoài |
| B | 48.0 mm | Chiều rộng |
| D1 | ≈ 249.6 mm | Đường kính gờ của vòng ngoài |
| F | 195.0 mm | Đường kính rãnh lăn của vòng trong |
| r1,2 | min. 3.0 mm | Kích thước góc lượn |
| r3,4 | min. 3.0 mm | Kích thước góc lượn |
| s | max. 2.7 mm | Độ dịch vị hướng trục cho phép |
Kích thước mặt tựa
| da | min. 175.0 mm | Đường kính của ống cách |
| da | max. 191.0 mm | Đường kính của ống cách |
| db | min. 198.0 mm | Đường kính của mặt tựa trục |
| Da | max. 274.2 mm | Đường kính mặt tựa gối |
| ra | max. 2.5 mm | Bán kính góc lượn |
| rb | max. 2.5 mm | Bán kính góc lượn |
Dữ liệu tính toán
| Thế hệ có khả năng làm việc cao của SKF | SKF Explorer | |
| Tải trọng động cơ bản danh định | C | 585.0 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 680.0 kN |
| Giới hạn tải trọng mỏi | Pu | 72.0 kN |
| Tốc độ tham khảo | 2400.0 r/min | |
| Tốc độ giới hạn | 4000.0 r/min | |
| Hệ số tải trọng tối thiểu | kr | 0.23 |
| Trị số giới hạn | e | 0.2 |
| Hệ số tính toán | Y | 0.6 |
Sản phẩm liên quan
| Vòng chặn góc | HJ 232 EC |
Kích thước
| Đường kính lỗ | 160.0 mm |
| Đường kính ngoài | 290.0 mm |
| Chiều rộng | 48.0 mm |
Hiệu suất
| Tải trọng động cơ bản danh định | 585.0 kN |
| Tải trọng tĩnh cơ bản danh định | 680.0 kN |
| Tốc độ tham khảo | 2400.0 r/min |
| Tốc độ giới hạn | 4000.0 r/min |
| Thế hệ có khả năng làm việc cao của SKF | SKF Explorer |
Tính năng
| Bộ phận ổ bi | Ổ côn đồng bộ |
| Khả năng chịu dịch chuyển hướng trục | Theo cả hai hướng |
| Số dòng | 1 |
| Phương tiện để định vị, vòng ngoài của vòng bi | Không có |
| Loại lỗ | Hình trụ |
| Vòng cách | Thép gia công cắt gọt |
| Số lượng mặt bích, vòng ngoài | 2 |
| Số lượng mặt bích, vòng trong | 0 |
| Vai lắp lỏng | Không có |
| Khe hở trong hướng kính | CN |
| Cấp dung sai | Tiêu chuẩn |
| Lớp mạ | Không có |
| Làm kín | Không có |
| Mỡ bôi trơn | Không có |
| Phương tiện để tái bôi trơn | Không có |
Điều phối
| Trọng lượng tinh của sản phẩm | 14.2 kg |
| Mã eClass | 23-05-09-01 |
| Mã UNSPSC | 31171505 |
