Thương hiệu:
SKF

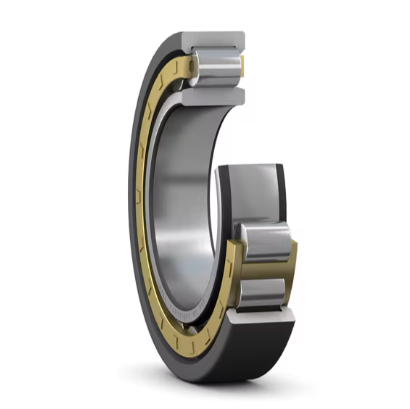

NU 322 ECM/C3VL0241
Vòng bi SKF,
Xuất xứ
Sản phẩm phân phối dự án B2B & Kỹ thuật chính hãng
Liên Hệ Báo Giá Dự Án & Tư Vấn Kỹ Thuật
Sản phẩm thuộc nhóm thiết bị công nghiệp tiêu chuẩn cao. Vui lòng liên hệ bộ phận kỹ thuật Davita để nhận bảng thông số chi tiết, tình trạng tồn kho và chính sách giá ưu đãi dự án tốt nhất.
100% Chính Hãng (CO/CQ)
Bảo Hành Tiêu Chuẩn Hãng
Giao Hàng Toàn Quốc
Hỗ Trợ Kỹ Thuật 24/7
Kích thước
| Đường kính lỗ | 110.0 mm |
| Đường kính ngoài | 240.0 mm |
| Chiều rộng | 50.0 mm |
Hiệu suất
| Tải trọng động cơ bản danh định | 530.0 kN |
| Tải trọng tĩnh cơ bản danh định | 540.0 kN |
| Tốc độ tham khảo | 3000.0 r/min |
| Tốc độ giới hạn | 3400.0 r/min |
Tính năng
| Bộ phận ổ bi | Ổ côn đồng bộ |
| Khả năng chịu dịch chuyển hướng trục | Theo cả hai hướng |
| Số dòng | 1 |
| Phương tiện để định vị, vòng ngoài của vòng bi | Không có |
| Loại lỗ | Hình trụ |
| Vòng cách | Thép gia công cắt gọt |
| Số lượng mặt bích, vòng ngoài | 2 |
| Số lượng mặt bích, vòng trong | 0 |
| Vai lắp lỏng | Không có |
| Khe hở trong hướng kính | C3 |
| Cấp dung sai | Tiêu chuẩn |
| Vật liệu, vòng bi | Thép vòng bi |
| Lớp mạ | Lớp phủ cách ly trên vòng ngoài |
| Làm kín | Không có |
| Mỡ bôi trơn | Không có |
| Phương tiện để tái bôi trơn | Không có |
Điều phối
| Trọng lượng tinh của sản phẩm | 11.4 kg |
| Mã eClass | 23-05-09-01 |
| Mã UNSPSC | 31171537 |
Kích thước
| d | 110.0 mm | Đường kính lỗ |
| D | 240.0 mm | Đường kính ngoài |
| B | 50.0 mm | Chiều rộng |
| D1 | ≈ 201.0 mm | Đường kính gờ của vòng ngoài |
| F | 143.0 mm | Đường kính rãnh lăn vòng trong |
| s | max. 3.0 mm | Độ dịch chuyển hướng trục cho phép từ vị trí bình thường của vòng này đối với vòng kia của ổ lăn |
| r1,2 | min. 3.0 mm | Kích thước góc lượn |
| r3,4 | min. 3.0 mm | Kích thước góc lượn |
Kích thước mặt tựa
| da | min. 124.0 mm | Đường kính mặt tựa trục |
| da | max. 139.0 mm | Đường kính mặt tựa trục |
| db | min. 146.0 mm | Đường kính mặt tựa trục |
| Da | min. 207.1 mm | Đường kính mặt tựa trục |
| Da | max. 226.0 mm | Đường kính mặt tựa gối đỡ |
| ra | max. 2.5 mm | Bán kính góc lượn |
| rb | max. 2.5 mm | Bán kính góc lượn |
Dữ liệu tính toán
| Tải trọng động cơ bản danh định | C | 530.0 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 540.0 kN |
| Giới hạn tải trọng mỏi | Pu | 61.0 kN |
| Tốc độ tham khảo | 3000.0 r/min | |
| Tốc độ giới hạn | 3400.0 r/min | |
| Hệ số tính toán | kr | 0.15 |
Kích thước
| Đường kính lỗ | 110.0 mm |
| Đường kính ngoài | 240.0 mm |
| Chiều rộng | 50.0 mm |
Hiệu suất
| Tải trọng động cơ bản danh định | 530.0 kN |
| Tải trọng tĩnh cơ bản danh định | 540.0 kN |
| Tốc độ tham khảo | 3000.0 r/min |
| Tốc độ giới hạn | 3400.0 r/min |
Tính năng
| Bộ phận ổ bi | Ổ côn đồng bộ |
| Khả năng chịu dịch chuyển hướng trục | Theo cả hai hướng |
| Số dòng | 1 |
| Phương tiện để định vị, vòng ngoài của vòng bi | Không có |
| Loại lỗ | Hình trụ |
| Vòng cách | Thép gia công cắt gọt |
| Số lượng mặt bích, vòng ngoài | 2 |
| Số lượng mặt bích, vòng trong | 0 |
| Vai lắp lỏng | Không có |
| Khe hở trong hướng kính | C3 |
| Cấp dung sai | Tiêu chuẩn |
| Vật liệu, vòng bi | Thép vòng bi |
| Lớp mạ | Lớp phủ cách ly trên vòng ngoài |
| Làm kín | Không có |
| Mỡ bôi trơn | Không có |
| Phương tiện để tái bôi trơn | Không có |
Điều phối
| Trọng lượng tinh của sản phẩm | 11.4 kg |
| Mã eClass | 23-05-09-01 |
| Mã UNSPSC | 31171537 |
