Thương hiệu:
SKF

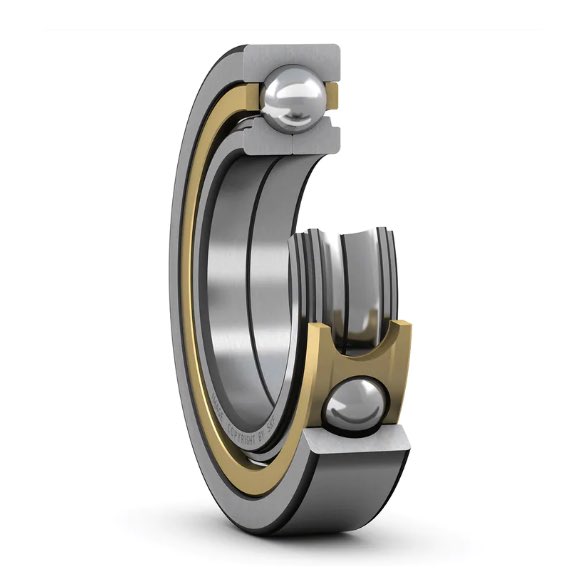

QJ 320 N2MA
Vòng bi SKF
Sản phẩm phân phối dự án B2B & Kỹ thuật chính hãng
Liên Hệ Báo Giá Dự Án & Tư Vấn Kỹ Thuật
Sản phẩm thuộc nhóm thiết bị công nghiệp tiêu chuẩn cao. Vui lòng liên hệ bộ phận kỹ thuật Davita để nhận bảng thông số chi tiết, tình trạng tồn kho và chính sách giá ưu đãi dự án tốt nhất.
100% Chính Hãng (CO/CQ)
Bảo Hành Tiêu Chuẩn Hãng
Giao Hàng Toàn Quốc
Hỗ Trợ Kỹ Thuật 24/7
Kích thước
| Đường kính lỗ | 100.0 mm |
| Đường kính ngoài | 215.0 mm |
| Chiều rộng | 47.0 mm |
| Góc tiếp xúc | 35.0 ° |
Hiệu suất
| Tải trọng động cơ bản danh định | 345.0 kN |
| Tải trọng tĩnh cơ bản danh định | 400.0 kN |
| Tốc độ giới hạn | 5600.0 r/min |
| Thế hệ có khả năng làm việc cao của SKF | SKF Explorer |
Tính năng
| Kiểu tiếp xúc | Tiếp xúc bốn điểm |
| Số dòng | 1 |
| Phương tiện để định vị, vòng ngoài của vòng bi | Khấc định vị |
| Kiểu vòng đệm | Vòng trong hai mảnh và vòng ngoài một mảnh |
| Vòng cách | Thép gia công cắt gọt |
| Kiểu lắp cặp | Không |
| Vòng bi lắp cặp bất kỳ | Không |
| Khe hở trong hướng trục | CN |
| Vật liệu, vòng bi | Thép vòng bi |
| Lớp mạ | Không có |
| Làm kín | Không có |
| Mỡ bôi trơn | Không có |
| Phương tiện để tái bôi trơn | Không có |
Điều phối
| Trọng lượng tinh của sản phẩm | 8.71 kg |
| Mã eClass | 23-05-08-05 |
| Mã UNSPSC | 31171538 |
Kích thước
| d | 100.0 mm | Đường kính lỗ |
| D | 215.0 mm | Đường kính ngoài |
| B | 47.0 mm | Chiều rộng |
| d1 | ≈ 139.0 mm | Đường kính gờ của vòng trong |
| D1 | ≈ 176.0 mm | Đường kính gờ của vòng ngoài/đường kính trong vòng đệm ổ |
| a | 110.0 mm | Khoảng cách (các) điểm áp suất |
| h | 11.7 mm | Độ sâu khấc định vị vòng ngoài |
| b | 10.5 mm | Chiều rộng khấc định vị vòng ngoài |
| r0 | 2.0 mm | Bán kính góc khấc định vị |
| r1,2 | min. 3.0 mm | Kích thước góc lượn vòng trong |
Kích thước mặt tựa
| da | min. 114.0 mm | Đường kính mặt tựa trục |
| Da | max. 201.0 mm | Đường kính mặt tựa gối đỡ |
| ra | max. 2.0 mm | Bán kính góc lượn |
Dữ liệu tính toán
| Thế hệ có khả năng làm việc cao của SKF | SKF Explorer | |
| Tải trọng động cơ bản danh định | C | 345.0 kN |
| Tải trọng tĩnh cơ bản danh định | C0 | 400.0 kN |
| Giới hạn tải trọng mỏi | Pu | 13.7 kN |
| Tốc độ giới hạn | 5600.0 r/min | |
| Hệ số tính toán | A | 0.442 |
| Trị số giới hạn | e | 0.95 |
| Hệ số tính toán | X | 0.6 |
| Hệ số tính toán | Y0 | 0.58 |
| Hệ số tính toán | Y1 | 0.66 |
| Hệ số tính toán | Y2 | 1.07 |
Kích thước
| Đường kính lỗ | 100.0 mm |
| Đường kính ngoài | 215.0 mm |
| Chiều rộng | 47.0 mm |
| Góc tiếp xúc | 35.0 ° |
Hiệu suất
| Tải trọng động cơ bản danh định | 345.0 kN |
| Tải trọng tĩnh cơ bản danh định | 400.0 kN |
| Tốc độ giới hạn | 5600.0 r/min |
| Thế hệ có khả năng làm việc cao của SKF | SKF Explorer |
Tính năng
| Kiểu tiếp xúc | Tiếp xúc bốn điểm |
| Số dòng | 1 |
| Phương tiện để định vị, vòng ngoài của vòng bi | Khấc định vị |
| Kiểu vòng đệm | Vòng trong hai mảnh và vòng ngoài một mảnh |
| Vòng cách | Thép gia công cắt gọt |
| Kiểu lắp cặp | Không |
| Vòng bi lắp cặp bất kỳ | Không |
| Khe hở trong hướng trục | CN |
| Vật liệu, vòng bi | Thép vòng bi |
| Lớp mạ | Không có |
| Làm kín | Không có |
| Mỡ bôi trơn | Không có |
| Phương tiện để tái bôi trơn | Không có |
Điều phối
| Trọng lượng tinh của sản phẩm | 8.71 kg |
| Mã eClass | 23-05-08-05 |
| Mã UNSPSC | 31171538 |
